產品特點

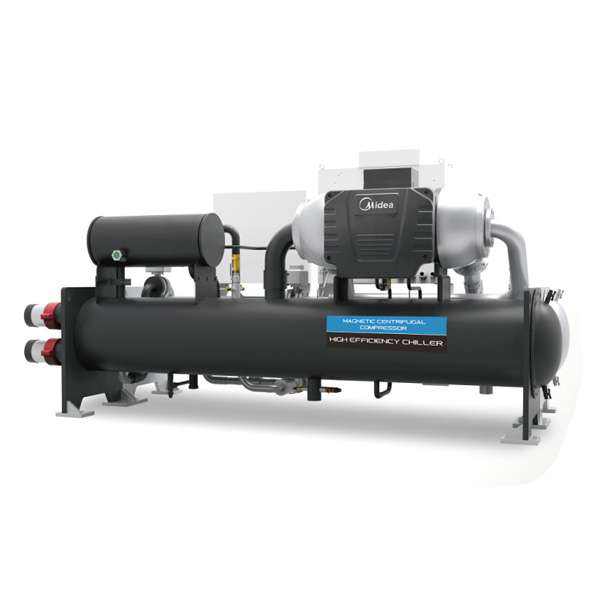

美的全新一代磁懸浮變頻離心式冷水機組，是美的全自主開發擁有完全自主知識產權及核心技術的最新代無油變頻離心機產品。該系列具備無油高效、穩定可靠、寬域運行、低噪環保、節省費用等多項特點，應用了美的積累多年的航天氣動技術、磁懸浮軸承控制技術、微流道冷媒散熱變頻器技術、高效永磁同步電機技術等多項核心技術。該系列可全面應用于機場、軌道交通、酒店、商業、新建或改造等多種建筑領域，為客戶提供高效節能的綠色建筑解決方案。
5大核心優勢
- 無油高效：航天氣動設計，全負荷運行更高效；磁浮軸承無摩擦，部分負荷更高效，IPLV最高可達11.5；全系列一級能效，并獲得AHR認證
- 穩定可靠：自發電控制模式+備用軸承雙重保護，滿足多種惡劣條件下的安全運行
- 寬域運行：多技術聯合調節，保證效率合理的情況下，拓寬機組運行范圍；單壓縮機制冷負荷可低至10%以下
- 低噪環保：水平對置壓縮+降噪結構，保證運行噪音低至70dB(A)；降膜式蒸發技術，減少冷媒充注，更環保
- 節省費用：全生命周期無油運行，避免油膜導致的效率衰減，用電更??；無需更換潤滑油和過濾器，維護成本更低
無油高效
- 美的全新一代司南系列磁懸浮變頻離心式冷水機組，擁有磁浮軸承技術、航天氣動技術、永磁同步電機技術、全降膜蒸發技術等
- 結合美的獨特的水平對置雙級壓縮結構，較傳統磁懸浮離心機組有更優秀的能效表現，滿負荷能效提升4%，部分負荷能效提升7%
磁浮軸承技術
- 工業級磁軸承組件，含徑向磁軸承，推力磁浮軸承和位置傳感器，具有低功耗、高承載力及高可靠性
- 功耗低于0.4kW，僅為常規油軸承的2%~10%
- 突破常規油軸承轉速上限，高轉速下軸承功耗顯著降低，轉速越高磁懸浮軸承較油軸承越節能
高效氣動技術
- 機組采用美的長期研究的航天氣動設計，補氣增焓雙級壓縮，比單級壓縮效率提高6%
- 壓縮機等熵效率更高，沿用獨特的水平對置壓縮結構
- 兩級葉輪水平雙向背靠背排列在軸承兩側，形成水平對置壓縮，軸承受力小，提高壓縮機效率
永磁同步電機技術
- 采用高頻低損的硅鋼及優質稀土永磁體勵磁，電機體積小、總損耗低，全工況范圍的電機效率在0.96以上，最高效率可達0.97
- 應用空間矢量脈寬調制(SPWM)技術調速與驅動，適時跟隨工況變化而精準高效運行，起動電流小、運行電流低，全生命周期的運行電費及配電成本低
- 采用定子溫度及轉子軸伸量實時監測系統，實現電機定轉子的精準冷卻，可靠性高
全降膜蒸發技術
- 美的在行業首創全降膜蒸發器，同時制冷劑的充注量較傳統的蒸發器減少
- 運用噴淋降膜技術，制冷劑在髙效換熱管表面形成液膜，從而膜態蒸發，大幅提升蒸發器換熱效率
- 為避免分液不均勻，特別設計制冷劑分配器，避免局部干管
- 全降膜蒸發可以大大改善機組回油，使回油效率提升30%
- 優化冷凝器結構布置，換熱性能更優，在底部設有多重擾流的純逆流過冷室，提高過冷度進一步提高性能
穩定可靠
- 具備無油、無摩擦、低噪音、低功耗等諸多優點，美的更關注設備在使用過程的安全性和可靠性
- 擁有斷電后自發電模式和長壽命備降軸承，可實現對磁浮軸承的精準及安全控制，在保證高效的同時，更能確保磁浮軸承的安全性
- 微流道冷媒散熱變頻器技術，更能大大提高變頻器的可靠性和適應性
寬域運行
- 采用變轉速+進口導葉（IGV）聯合進行冷量調節，在極端工況下，50%負荷時，開始關小導葉
- 在常規工況下，15%以上負荷時，僅通過變轉速調節負荷，從而避免IGV關小帶來的附加流動損失
- 采用低環溫運行控制技術，可實現機組在低冷卻水溫下的穩定運行，冷卻水溫低至12℃
低噪環保
- 無油無摩擦，減少機械部件的傳動噪音，運行噪音低至70dB(A)
- 壓縮機水平對置葉輪+外部管道式回流器結構，降低了冷媒在流動過程中的氣動噪音
- 特殊設計的壓縮機箱體結構，利用固-氣-固交界面對高頻噪音的耗散，實現良好的隔音降噪效果
- 全系列機組采用R134a環保型制冷劑，制冷效率高，對大氣臭氧層無破壞作用，完全滿足蒙特利爾協議
- 全系列機組運用全降膜蒸發技術，大幅提升機組換熱效率的同時減少冷媒充注量，更加綠色環保
節省費用
- 磁懸浮變頻離心式冷水機組，磁浮軸承無摩擦，擁有更優秀的部分負荷性能，滿足全工況下的高效運行，減少運行費用
- 無油的磁懸浮離心機去掉了傳統的油路系統，徹底避免由于油路系統故障對機組造成的損壞，降低維修風險
- 沒有油路系統，大大減少了機組日常維護內容，如潤滑油的更換、油濾的更換、油路系統的清洗、軸承磨損檢測等，降低了用戶日常的維護成本
美的標準箱機房智能控制系統
- 以空調主機、水泵、冷卻塔、末端及相關附屬設備（包括閥門、傳感器）等設備為底層控制對象，以系統安全可靠、設備高效運行為基礎，構建節約運行成本的系統
- 以客戶操作便捷為目標，運用強大的控制邏輯程序及通訊網絡構建起設備層、控制層、管理層的控制框架，把主機的內部運行特性和性能參數與控制系統有機、無縫的結合起來，不僅能實現設備間的自動化穩定運行，還能提升和優化客戶的管理水平、降低人工成本、提高運營效率，大幅降低中央空調整體能耗，為中央空調保駕護航
可選項說明
以下為美的MC高效變頻直驅降膜離心機的可選配件。
水側承壓
- 蒸發器：標準機設計水側承壓為1.0MPa，另有1.6MPa，2.0MPa規格可供選擇
- 冷凝器：標準機設計水側承壓為1.0MPa，另有1.6MPa，2.0MPa規格可供選擇
減震裝置
- 標準機配置高彈性橡膠減震墊片，另有彈簧減震裝置可選，以進一步減緩機組對承重面的振動傳遞
蒸發器保溫棉增厚
- 在機組蓄冷應用，或機房儲存、運行環境濕度大于90%及以上時，建議選用蒸發器加厚保溫棉，可有效防止蒸發器凝露
- 常規保溫厚度為19mm，可選保溫厚度為38mm
冷媒隔離閥
- 選配冷媒隔離閥，可將冷媒儲存于冷凝器中，實現冷媒不轉移情況下的機組檢修
分件裝運
- 由于運輸通道限制，無法整機吊運就位的情況時，可選擇將機組拆解為幾大件（一般拆解為壓縮機、蒸發器、冷凝器、驅動及控制裝置）的方式，分件運輸及安裝就位
水流開關
- 蒸發器、冷凝器配置水壓差控制器，可選水流開關，隨機配件，現場安裝
包裝形式
- 機組標配透明塑料薄膜包裝，便于查看吊裝孔，另有木箱包裝可選
規格參數
- 型號：CCWG170EW~CCWG900EW
- 制冷量：170~900RT / 597.7~3164kW
- 輸入功率：92.7~479.6kW
- 制冷COP：6.44~6.59
- 制冷IPLV：8.51~9.22
- 能效等級：1級
- 外形尺寸（長x寬x高）：3500x1400x1800~5500x2680x2650mm
- 運輸重量：3110~13000kg
- 運行重量：3660~15000kg
